Tektronix泰克高频低压TriMode™探头P7625/P7633 差分/单端/共模测量 低压差分探头 25/33G高带宽

P7600 系列 TriMode 探头和 MSO/DPO70000DX 及 DPO/DSA70000D 系列示波器设计提供极低的系统噪声水平。要在低幅度信号上进行准确测量，这种高灵敏度是非常重要的。

主要性能指标

• 完整 33 GHz 带宽到达探头端部 (P7633)

• 极低的探头和示波器系统噪声

主要特点

• TriMode™ 探头 - 一次设置无需调整探头端部连接即可完成三种测量

• 差分

• 单端

• 共模

• 远程头部设计连接

• 使用 P7500 系列 TriMode 焊入式探头端部

• 2.92mm

• SMP

• 可将探头放大器靠近被测电路放置

• 同轴适配器

• P7500 探头端部适配器

• 探头自动检测端部并应用 DSP 纠正滤波器

• 特定于探头的 S 参数

• 从探头内存储数据创建独特 DSP 滤波器

• TekConnect® 接口 - TekConnect 示波器/探头控制和使用

• 从探头补偿盒或示波器菜单直接控制

应用

• 包括但不限于：

• MIPI M-PHY、PCI Express、串行 ATA、串行 SCSI、光纤通道和 HDMI

将 TriMode 探测与低噪声性能相结合

TriMode 探测通过一次探头设置即可完成差分、单端和共模测量，提高了工作效率。将探头连接到被测设备可能会相当耗时，尤其是探头需要多种设置来完成全部所需的测量时。TriMode 探测只需一次设备即可实现三种不同类型的测量，缩短了设置时间，从而提高了工作效率。只需按一下按钮即可轻松在差模 [A-B]、单端模式 [A-Gnd, B-Gnd] 和共模 [((A+B)/2)-Gnd] 之间进行切换。

更改探头的输入模式只需按一下按钮

随着高速串行数据标准的速度提高、信号摆幅缩小，同时具备低噪声和高灵敏度特征的高带宽探头对于准确测量越发显得重要。

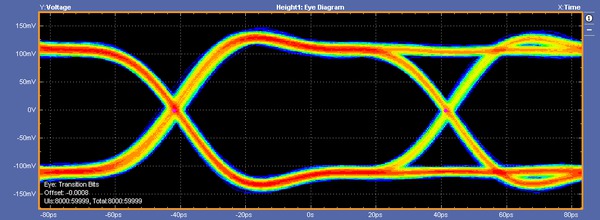

12 Gb/s 200 mVpp信号用 P7633 和 P76CA-292C 同轴适配器进行测量

MSO/DPO70000DX 及 DPO70000SX 系列示波器和 P7600 系列 TriMode 探头设计提供极低的系统噪声水平。配合使用 P76CA-xxx 同轴适配器以后，示波器上的垂直设置可以低至 3.48 mV/格，在 33 GHz 带宽上系统噪声 <1.1 mVrms。

要在低幅度信号上进行准确测量，这种高灵敏度是非常重要的。P7600 系列 TriMode 探头设计提供极高的灵敏度，可让示波器无需使用缩放功能而直接测量小信号。用缩放功能观察小信号不会改变仪器的本征底噪，这会使小信号的测量变得困难。

连接

P7600 系列探头利用高频 SMPM 连接器在定制的端部接口上使用可互换的有源端部设计。P7600 系列探头具有自动适配器 ID 功能，可识别连接的探头并自动应用正确的 DSP 滤波器，消除至探头端部整个路径中频率响应的不完整。这种功能避免手动选择错误端部类型的风险，提高用户的工作效率。

同轴适配器

同轴适配器使探头的工作像示波器的差分输入通道一样，将单台示波器可同时测量的差分信号个数翻了一倍。

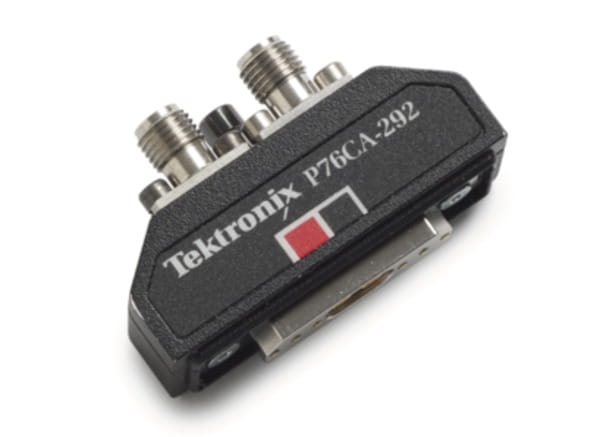

P76CA-292

33 GHz 带宽同轴适配器，带 2.92 mm（孔型）连接器。此适配器在输入连接器上校准，非常适用于与现成的或定制的电缆配合使用。应使用低时滞电缆对以保持全带宽性能。

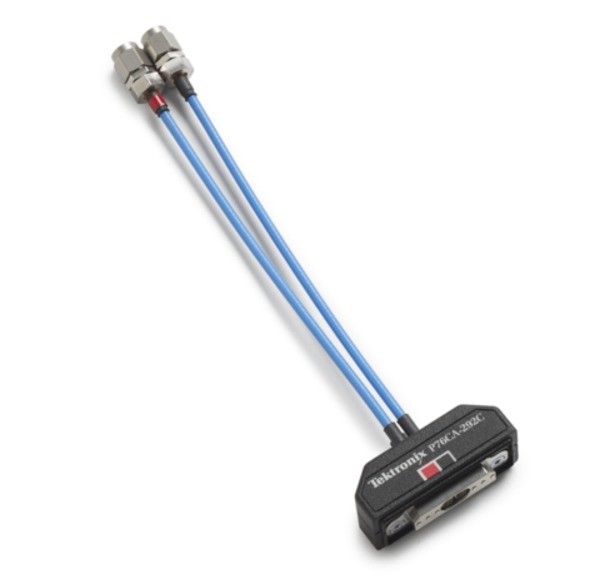

P76CA-292C

33 GHz 带宽同轴适配器，带 2.92 mm（针型）连接器和 6" 高性能电缆。此适配器在输入连接器上校准，非常适用于连接带有 2.92 mm 或 SMA 输出连接器的设备。

P76CA-SMP

33 GHz 带宽同轴适配器，带 SMP （孔型）连接器和 6" 高性能电缆。此适配器在输入连接器上校准，非常适用于连接带有 SMP 输出连接器的设备。

P7500 系列焊接端部适配器

此适配器允许 P7630 探头使用现有的 Tektronix P7500 探头端部。P7600 系列探头放大器有一个 50 Ω 输入。结合 P7500 探头端部以后，探头变成了带 450 Ω 差分输入阻抗的无源 Z0 型探头。Z0 探头通常为被测设备带来很大的直流负载，但是 P7600 系列探头通过使用终端电压调节，将直流负载影响降至最低。

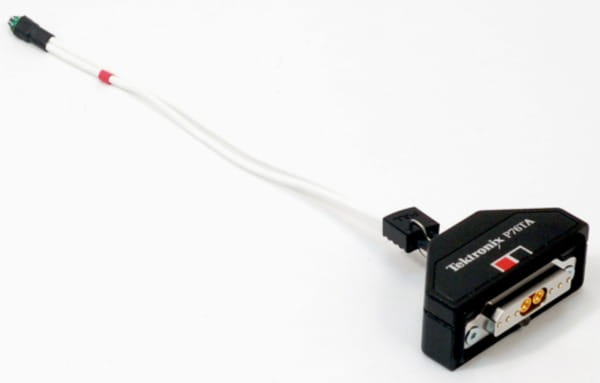

P76TA

30 GHz 带宽 P7500 端部适配器。这种适配器配合使用 P75PST 高性能焊接端部以后，探头和示波器系统可支持最高 30 GHz 带宽。

独特的探头滤波器

P7600 系列探头包含特定于探头的 S 参数数据。将 P7600 探头连接到 MSO/DPO70000DX 或 DPO70000SX 示波器将此数据传输到仪器，根据示波器和探头的特定 S 参数数据创建独特的系统 DSP 滤波器。随着带宽增加，根据特定的系统响应创建独特滤波器是非常重要的。在 33 GHz 带宽上，信号路径的很小变化都会造成频率响应的很大改变。这些改变使用 DSP 滤波进行纠正。
