P7240 4 GHz、5X 有源 FET 探头可为高频测量提供更真实的信号再现和保真度。该探头具有低输入电容和高输入电阻,可最大限度地减少宽带宽范围内的电路负载。
<120 ps 上升时间(保证)
4GHz 带宽
<1 pF 输入电容
小型探头
直接访问 SMD
支持MSO/DPO/DSA70000系列示波器
TekConnect™ 接口
高速数字系统设计
组件设计/特性
信号完整性、抖动和时序分析
机械工程与测试
测量 3.0 V 逻辑、InfiniBand、PCI Express、DDR、Rambus 数据线、千兆以太网
为您的应用选择合适的探头是实现最佳信号保真度的关键。有源探头可为高频测量提供更真实的信号再现和保真度。
小外形和低质量的头部使得手动探测密集电路变得快速和容易。
泰克将为您提供值得信赖的性能。除了行业领先的服务和支持之外,该探头还享有一年保修。

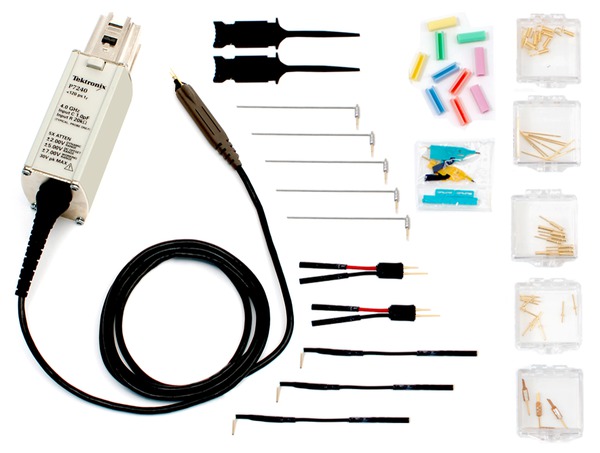

P7240 探头附带的附件尖端和适配器使其能够用于多种电路,满足您的探测需求。
带有 TekConnect 接口的 P7240 是一款高性能有源探头,具有高带宽和低电容负载,使其成为 Rambus、DDR DRAM 和 AGP 等要求严苛的设计应用的首选探头。该探头还适用于通信行业的应用,用于光纤通道和千兆以太网的测量。借助 TekConnect 接口,您可以确保保持最大的信号完整性,以满足当前和未来的带宽需求。
上升时间
≤120皮秒
衰减
5X
带宽
4.0GHz
直流电阻
20千欧姆
输入电容
<1pF
动态范围
±2V
偏移范围
±5V
单位重量(仅探头)
223 克(7.52 盎司)
电缆长度
1.3 m(50 英寸)
温度
操作
0°C 至 +40°C(+32°F 至 +104°F)
非操作性
-55 °C 至 +75 °C(-67 °F 至 +167 °F)
湿度
+30 °C 至 +40 °C(+86 °F 至 +104 °F)时 0 至 90% RH
高度
操作
4572 米(15,000 英尺)
非操作性
15,240 米(50,000 英尺)
